[PLC] Coolmay_GX Works2 Timer Parameter

Timer Paramter 관련 정보







Coolmay EX3S HMI PLC All-in-One User Manual V25.121.pdf

11.65MB



사용한 PLC 및 HMI (일체형)

EX3S-8043H

---

사용 소프트웨어



GX Works2를 사용했다.

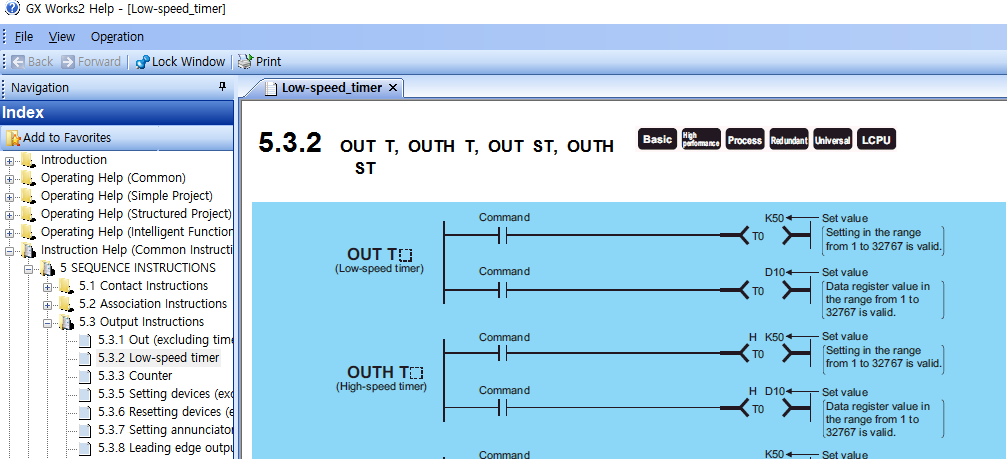

GX Work2 Timer 명령을 보면 High-speed-Timer 기능이 있다.

---

Q Series CPU

위와 같이 Q 시리즈에서는 타이머에 대한 파라미터 설정 및 고속 타이머 기능 명령이 사용 가능하다.

---

FX3U/FX3UC Series CPU

하지만 Coolmay PLC의 CPU의 경우 FX3U/FX3UC를 사용하는데 타이머 파라미터 설정 및 고속 타이머 명령이 사용 불가능했다.

이 부분에 대하여 Coolmay 기술팀에 문의를 넣어봤다.

---

Cool may 기술팀 답변

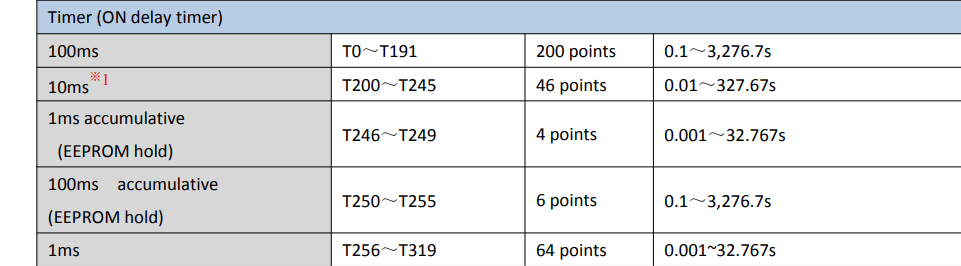

每分钟1000次操作你可以尝试使用10ms的定时器，我们的FX系列机型中支持1ms，10ms和100ms定时器，PLC底层已经固定定时器的类型，可以参考此表格：

분당 1000 연산을 시도해 보세요. 10ms 타이머를 사용해 보세요. 저희 FX 시리즈 모델은 1ms, 10ms, 100ms 타이머를 지원합니다. PLC의 기본 모델에는 고정 타이머 유형이 있습니다. 이 표를 참고하실 수 있습니다:





；不过需要注意的是，10ms和1ms定时器受总程序长度的扫描周期影响，如果程序的总扫描周期超过10ms，比如12ms，那么10ms的定时器将会以12ms进行处理

； 하지만 10ms와 1ms 타이머는 프로그램 전체 길이의 스캔 기간에 영향을 받으며, 프로그램의 총 스캔 기간이 10ms를 초과하는 경우(예: 12ms)는 10ms 타이머가 12ms로 처리된다는 점에 유의해야 합니다.



답변 온 위 내용은 매뉴얼에서 이미 확인한 내용이었다.

다만, 매뉴얼에서는 위와 같이 전용 소프트웨어만 언급을 했기에 전용 소프트웨어에 해당되는 내용인 줄 알았다.

그리고 내가 알던 Gx Work2와는 할당된 특수 릴레이 접점도 달랐기 때문에 더욱 그랬다.

예를 들면 sm400 : Always on 접점인데 Coolmay의 경우 M8000접점에 할당되었다.



하지만 기술팀의 답변을 들어보니 GX Work2에서도 공통적으로 해당되는 부분이었다.

FX3 CPU의 경우 소형 독립 장비라 아무래도 성능에 따른 차이가 있는 듯하다.



결론적으로 궁금했던 고속 타이머 기능이 지원된다는 사항을 확인했다.



Coolmay EX3S Series All-in-One Programming Manual V25.91.pdf

3.16MB



---



추가적으로 궁금한 사항이 있어서 한 가지 더 질문했다.

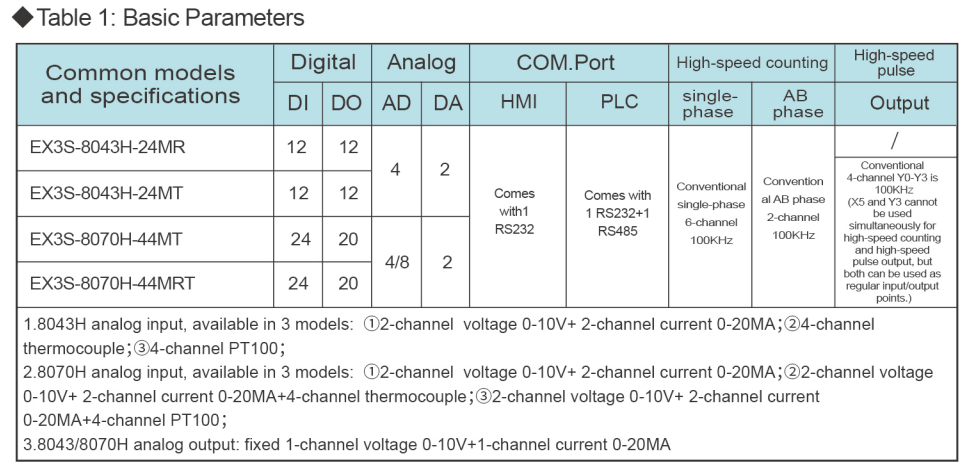

Digital Transistor 출력의 응답시간이 10µs, 0.5ms로 나누어져 있어서 Y0-Y3 출력 접점이 10µs인 경우는 위치제어 시에만 가능한지 아니면 디지털 접점 출력 시에도 동일한지 물어보고 다시 한번 확인했다.



Yes, transistor outputs are commonly used to control the position of servo and stepper motors, and can also be used to control solid-state relays for heating applications.

Only the specified Y0-Y3 outputs support 100KHz; other standard transistor output ports do not support this frequency.

Y0-Y3 are faster, while the other Y output points have a slower response time.



위와 같이 답변이 왔고 Y0-Y3는 위치제어뿐만 아니라 접점 출력 시에도 100KHz, 즉 초당 100,000회 출력이 가능하다고 한다.
