[HMI] Coolmay_Vcool Switch Lock

Switch Lock 기능









Coolmay EX3S HMI PLC All-in-One User Manual V25.121.pdf

11.65MB



사용한 PLC 및 HMI (일체형)

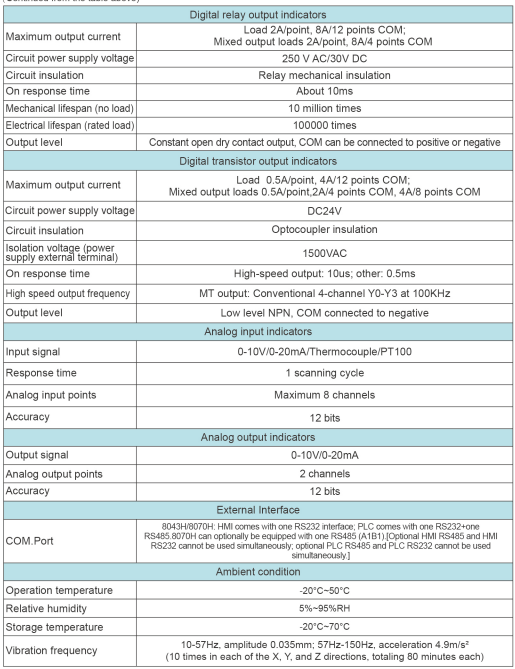

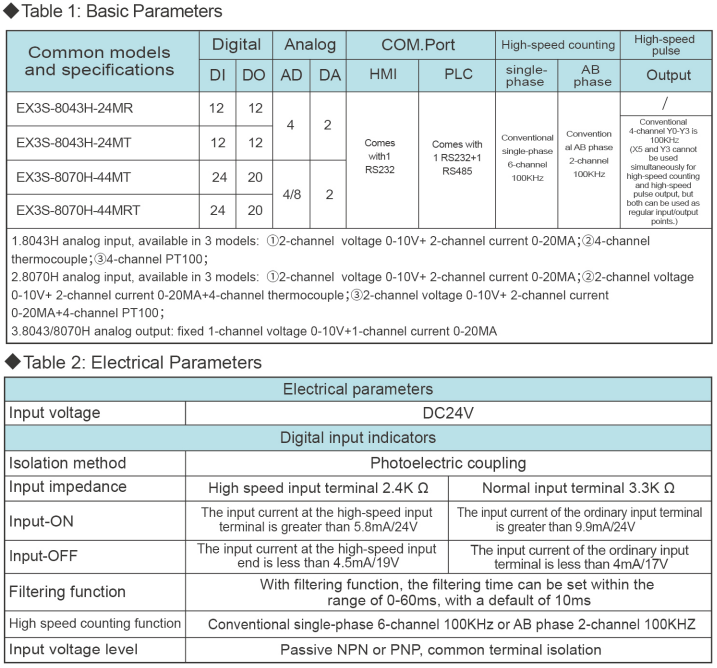

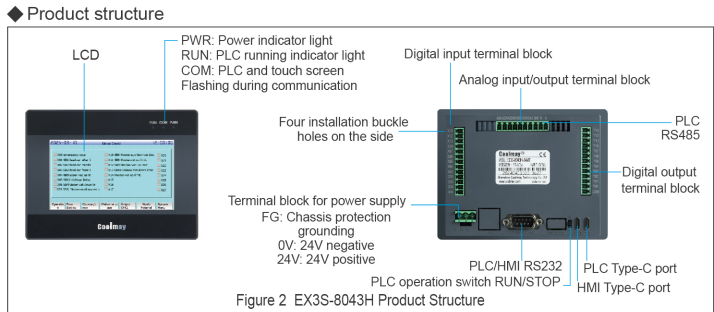

EX3S-8043H

---

사용 소프트웨어

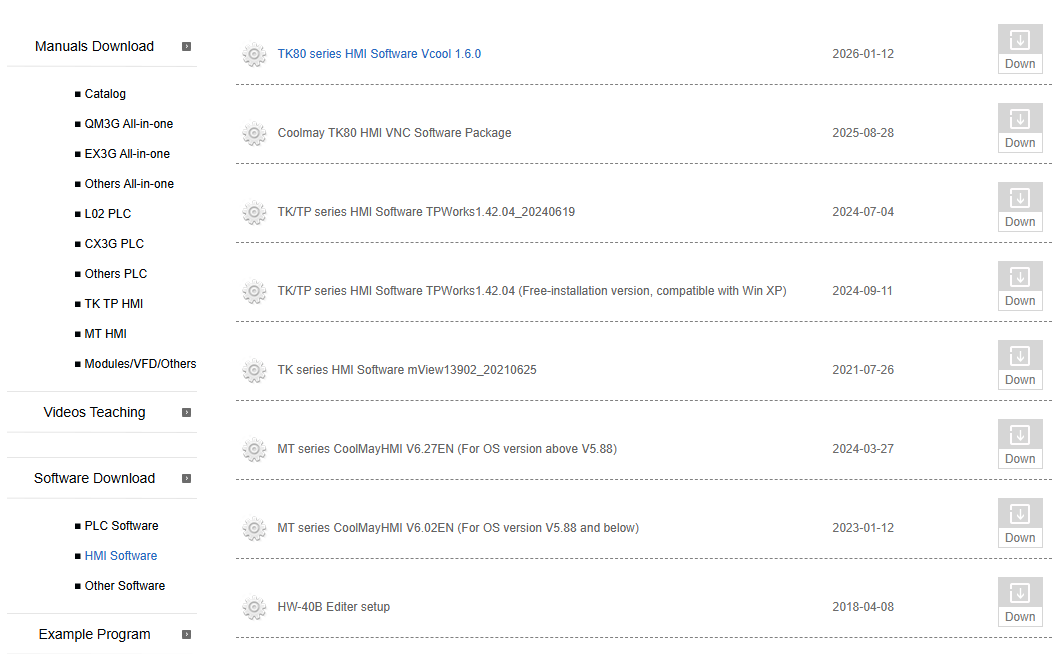

Vcool 1.6.0 사용

---

Window_2 추가하여 Test Page 생성



일반 스위치 생성

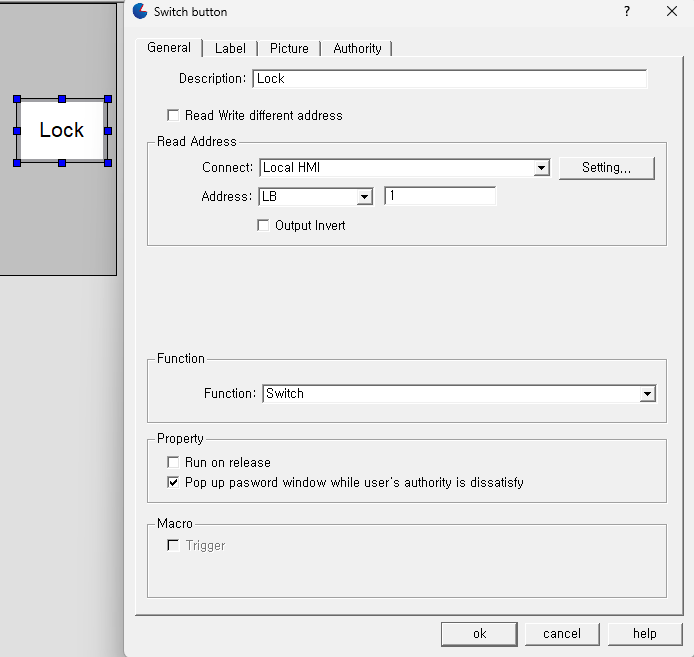

스위치 어드레스는 위와 같이 설정하였다.



Function은 ON/OFF할 수 있는 Switch 기능을 선택했다.

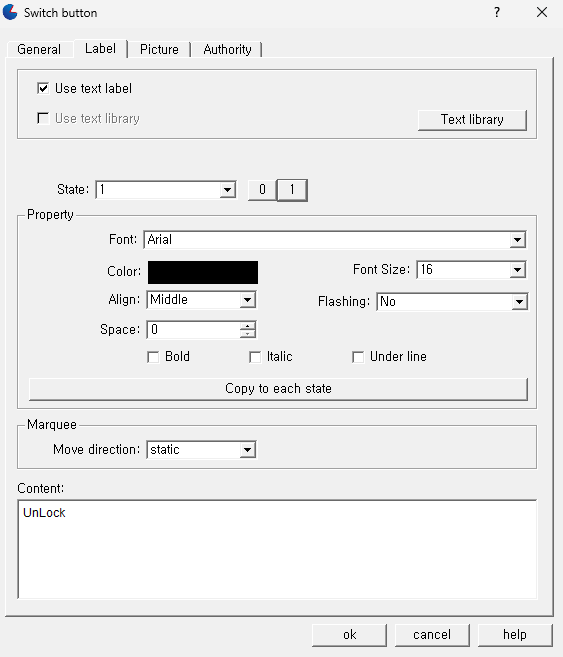

평상시에는 Lock, 동작시에는 UnLock으로 표시되도록 하였다.



화면전환 스위치 생성

스크린 전환 버튼을 만든 후 위와 같이 설정하였다.

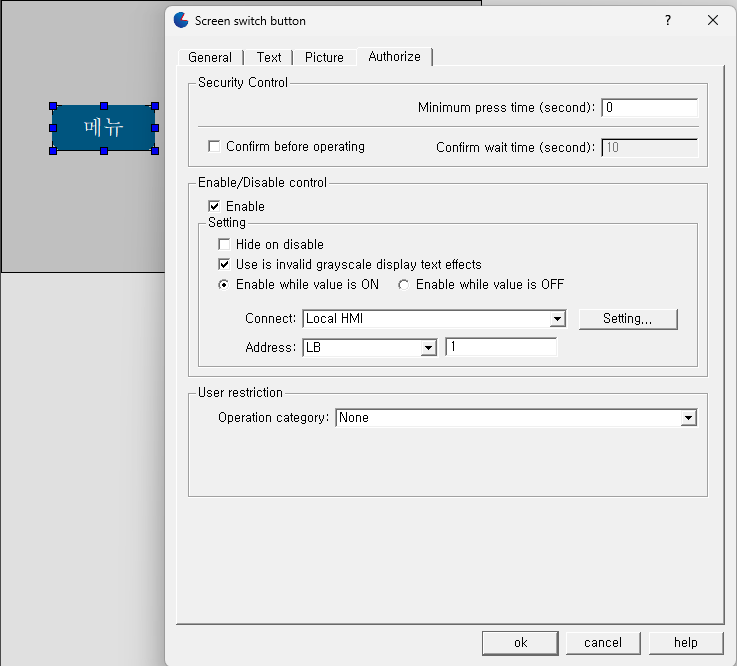

Hide on disable 설정 시

숨겨져있다가  접점이 활성화 되면 나타난다.



Use is invalid grayscale display text effects 설정 시

글자가 회색으로 나타나다가 접점이 활성화 되면 원래 글자색으로 나타난다.

ON, OFF 동작 선택 후 위에서 설정한 스위치의 어드레스를 적어준다.

---

동작 테스트

HMI만 테스트를 진행할 것이므로 off-line-Simulation을 진행했다.



평상시 화면



Lock 버튼 클릭 시 화면



Lock 버튼 클릭 후 메뉴 버튼 클릭 시 Test Page로 화면이 전환된다.



이 부분은 다른 종류의 스위치에도 적용이 가능하다.

---



스위치 관련 참고자료
